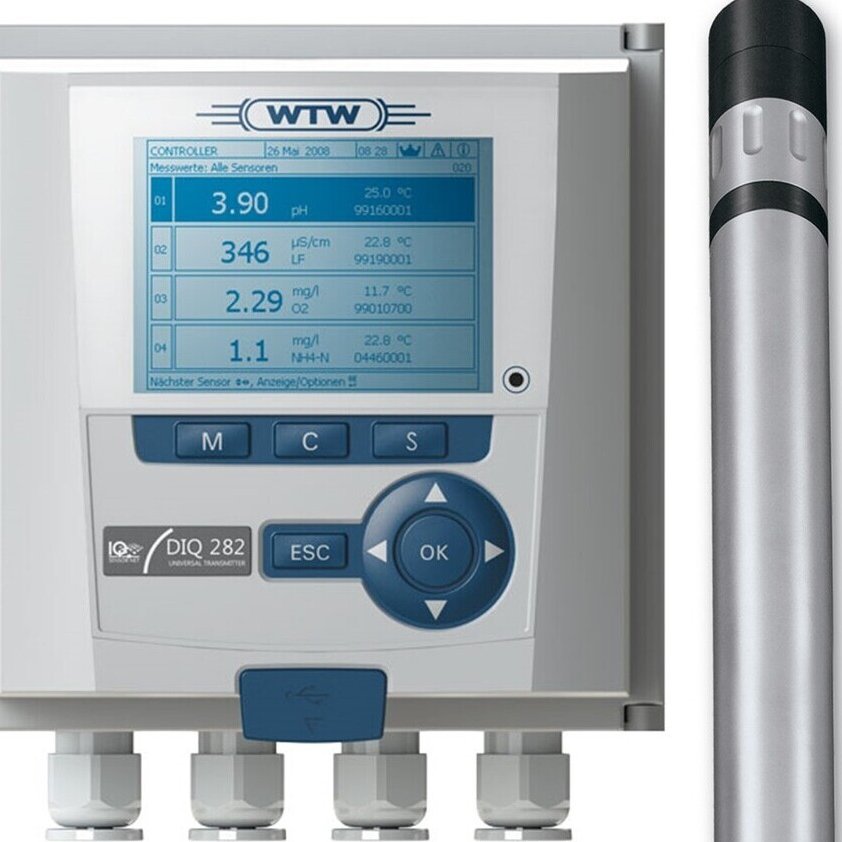

FDO 700IQ溶氧传感器 WTW 201650

一、特性
1、采用智能薄膜校正(IQMC)技术，无需校正；
2、C²光速校正，测量精度高；
3、绿光技术(GLT)，荧光帽寿命长；
4、等光程参考系统(EPRS)，测量稳定无漂移；
5、45度设计，不受气泡影响；
6、无填充电解液；
7、无*低流速要求。

二、工作原理
（1）在传感器顶端的薄膜上覆盖了一层荧光染料，当一束短波长的光照射到荧光染料时，荧光染料从应激态回到基态时会发射长波长的红光，红光就是测试信号。溶解氧的浓度越高，红光持续的时间越短，通过测试红光的持续时间就可以知道溶解氧的浓度。初代的荧光法溶氧传感器有以下几个缺点：
1、薄膜接触水时间越长，信号漂移越大
2、荧光染料受蓝光照射后容易老化
3、传感器对气泡较敏感
（2）WTW凭借60多年的制造经验成功攻克了以上难点，推出第二代的荧光法溶氧传感器。第二代传感器的技术优势主要体现在以下几个方面：
1、IQMC技术: 每个隔膜出厂前经过严格标定，校正数据存贮在隔膜上的芯片中。
2、EPRS等光程参考系统: 测试光程和参考光程，以及光路系统完全对称，可同步消除光学元件老化的影响。保证在传感器的使用期限内有很高的测试精度。
3、GLT绿光技术: 绿光相对蓝光来说能量小一点，可避免荧光染料的褪色效应，从而延长了薄膜的使用寿命，通常可以达到2年的寿命。
4、45度测试技术: 传感器顶端没有采用平面的构造，而是有个45度的坡度，这样可避免气泡累积。

1. C²光速校正标定: 荧光法归根到底就是测试时间的问题，因此WTW的时间测试系统严格按光速这一物理常数来标定，从而保证了精确的时间测试。


WTW具有以上技术优势，因此FDO荧光法溶氧传感器在使用过程中无须校正，同时具有极高的测量精度和稳定性。

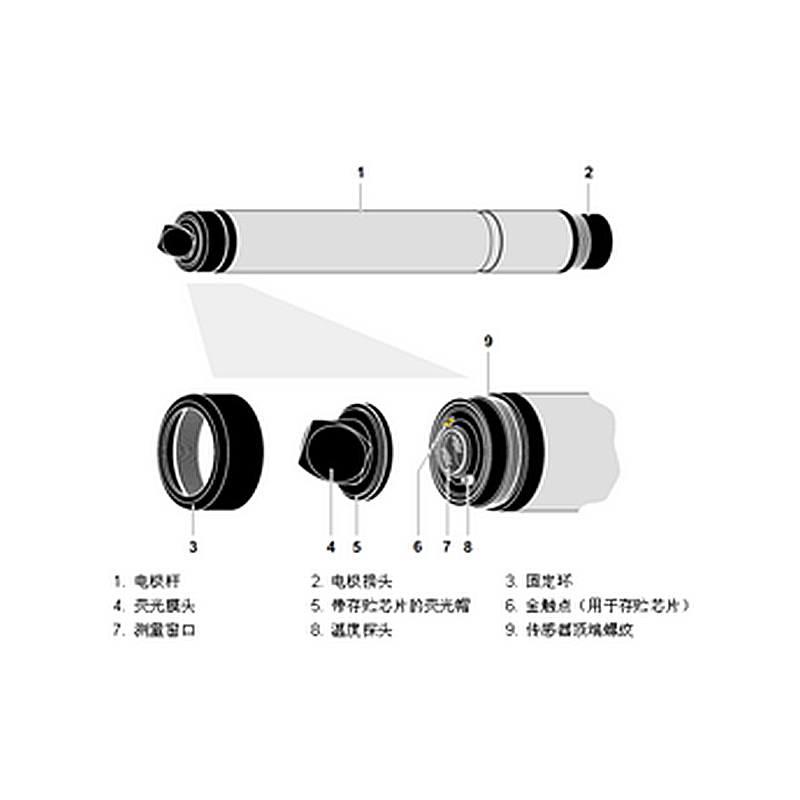

三、传感器结构

（1）存贮芯片：在传感器的荧光帽上有一个存贮芯片，可存贮以下数据：荧光帽类型、系列号、出厂校正数据。

（2）IQMC 技术：每个荧光薄膜出厂前经过严格的标定，校正数据永久存贮在一个芯片上，保证了传感器在使用过程中具有*高的准确度。

四、外形尺寸图
五、技术参数


型号	FDO 700（SW）	FDO 701(SW)
测试方法	绿光荧光法
量    程(25℃)	O2浓  度：0-20.00 mg/l、O2饱和度：0.0-200.0%
分 辩 率	O2浓  度：0.01 mg/l、O2饱和度：0.1%
测量精度	< 1mg/l时为+/- 0.05 mg/l、>1mg/l时为+/- 0.1mg/l
重 复 性	+/- 0.05 mg/l
反应时间at 25℃	t90<150 s, t95<200 s	t90<60 s, t95<80 s
*小流速	无要求
电极检查Sensor Check	薄膜监测功能
传感器校正记录	有，工厂出厂校正
功    耗	0.7瓦
温度测试	-5℃…+60℃, 内置NTC探头
温度补偿	-5℃…+50℃
耐    压	10巴(含传感器电缆)
周边环境	工作: -5℃…+50℃ 贮存: -25℃…+50℃	工作: -5℃…+40℃ 贮存: -25℃…+40℃
接    头	2芯屏蔽线，IQ专用接头
输入电源	IQ Sensor Net供电
防闪电电路	有
EMI/RFI防护	EN 61326, Class B, FCC Class A,
认    证	CE, cETLus
构    造	薄膜头：POM, PVC, 硅胶 ；电极体：不锈钢，IP68
尺    寸	400X40 mm                   SW: 400X59.5 mm
重    量	约900克                     SW约1500g



六、订货信息

型号	说明	订货号
FDO® 700 IQ	荧光法溶氧传感器，污水检测，包含荧光帽SC-FDO 700	201650
FDO® 700 IQ SW	荧光法溶氧传感器，海水检测，包含荧光帽SC-FDO700和保护罩MSK FDO	201652
FDO® 701 IQ	荧光法溶氧传感器，快速反应型，包含荧光帽SC-FDO701	201660
FDO® 701 IQ SW	荧光法溶氧传感器，快速反应型，包含荧光帽SC-FDO 701和保护罩MSK FDO	201660
SC-FDO® 700	通用型荧光帽，适合FDO 700/ 700SW	201654
SC-FDO® 701	快速反应时间的荧光帽，适合FDO 701/ 701SW	201655
MSK FDO	保护罩	205253
MSK FDO® CS	清洗设备，和保护罩MSK FDO同时使用	205254


SW: Sea Water 海水应用；SACIQ专用电缆单独订购
